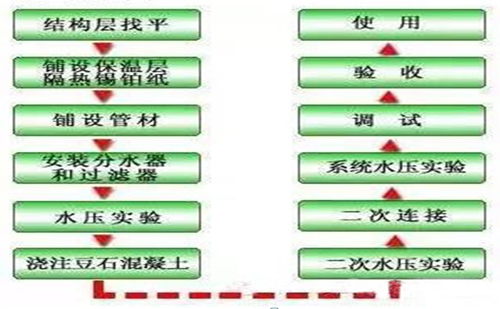

1.PE-RT地暖管施工流程圖

PE-RT地暖管施工流程圖

2.安裝地暖管之前首先要對地麵進行找平，其次要在地麵鋪設一層隔熱板或設有複合麵層的隔熱板，將隔熱層鋪設平整，並用鋼釘固定。

3.在配管時要依據室內麵積大小以及溫度需要來進行配管，室內配管主要有以下幾種方式：直熱式、旋風式複式、往複式、旋風式單式等。

PE-RT地暖管

4.PE-RT管材彎曲時無需加熱，用雙手即可彎曲，雙手握住管材，輕輕彎曲到所需角度後，地暖管的彎曲半徑不小於管道外徑的8倍，使用固定卡子固定即可，彎曲處每間隔300px用卡釘固定。

5.管線鋪設時要按照設計要求進行鋪設，鋪設的管道要求橫平豎直，且都在同一直線上，並在隔熱層的標識處進行固定，直管處每間隔1250px用卡釘進行固定，防止管材變形。

6.當一個房間的地暖管鋪設完畢後，依次按照順序鋪設鋼絲網，灌輸水泥砂漿，在鋪設地麵，由原始地麵鋪至地麵的高度為70-100mm，鋪設鋼絲網能夠將地暖管散發的熱量有效的、均勻的散發出來，保持地板的受熱均勻，鋪設的鋼絲網宜采用直徑2.5mm，網格長、寬為50mm的鋼絲網。

7.當所有的管材安裝完畢後，將各個房間安裝的管材統一匯集至分水器安裝處，為防止局部地麵溫度過高，加熱管始末端穿出地麵距分水器1m長的管段，應設置套管等保溫措施，也能夠有效的防止在鋪設地板的時候，地板邊緣對管材造成劃傷，避免以後使用過程中出現漏水等現象。

8.安裝分水器時要將分水器固定於牆壁或專用箱體內，當水平安裝時，分水器在上，集水器在下，中心距為200mm，集水器中心距地麵不小於300mm；當垂直安裝時分水器下端距地麵應不小於150mm，地暖管與分水器牢固連接後，應對每一環路逐一進行清洗，直至管道內流出清水為至。

9.管材安裝完畢後，應在管材隱蔽前必須對管材進行水壓試驗，試壓前應通過分水器將水緩慢注水，同時將管道內空氣排空，試驗壓力為管材工作壓力的1.5倍，並且不能小於0.6MPa，當澆入混凝土填充層之前和混凝土填充層養護期過後，分別進行係統水壓試驗，試驗壓力應以係統頂點工作壓力加0.2MPa，且係統頂點的試驗壓力不小於0.4MPa。

10.管道試壓完畢後需要對管道進行打混凝土覆蓋，為防止在試壓過程中混凝土中的石塊將管材震裂，所以當澆入混凝土填充層之前和混凝土填充層時，按照標準在打混凝土過程中同時需要對管材進行施壓，壓力不小於0.6Mpa，即使管材出現裂痕也能夠及時發現，進行搶修，防止以後使用過程中出現漏水現象。
